【 아두이노 기초 】 #09 시리얼 통신을 통한 I/O 구동 실습

【 아두이노 기초 】 #09 시리얼 통신을 통한 I/O 구동 실습

 시리얼(Serial) 통신을 이용하여 아두이노의 포트 제어를 실습해 볼 수 있다.

▶ 실물 회로도면 :

▶ 부대품 목록 : 아두이노 보드, 브레드 보드

▶ 부품 목록    : LED X 5 (보유수량 만큼),  220Ω(LED 수량 만큼)

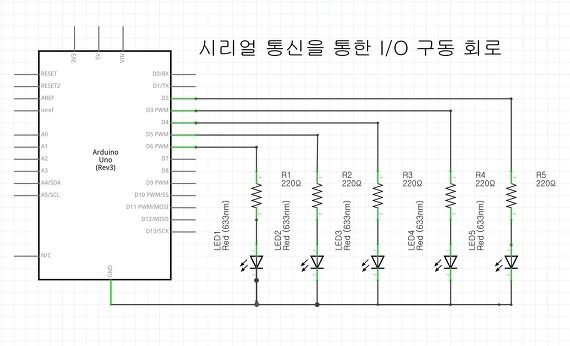

▶ 회로 도면   :

※ LED 극성에 주의 한다.

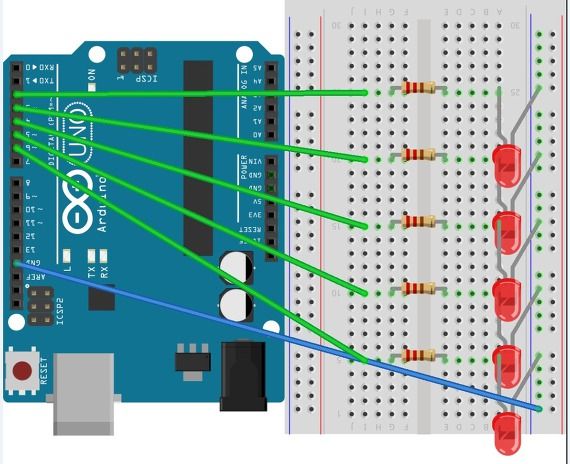

▶ 실제 연결 모습  :

※ 아두이노의 0, 1 번 포트는 하드웨어 시리얼 통신을 위한 TX, RX 포트 임으로 아두이노의 2번 포트 부터 사용하도록 한다.

▶ 프로그램 (코드& 설명) :

●

●

●

2~5번 LED 코드 내용도 위와 같은 형태로 해서 작성한다.

▶ 실행 영상 :

 (전체화면으로 보세요)

※ 다음 시간에는 이런 입출력 기능을 이용하여 FND (7segment Display) 를 제어 해도도록 하겠다.

▶ 아두이노 코드 다운로드 :

sketch_SerialLEDon_off.ino
