이제 여기에 화분의 수분 상태를 한 눈에 알아 볼 수 있도록 디스플레이 장치를 하나 추가하려고 한다.
다만 저전력으로 돌아가도록 하기 위해 FND를 사용하여 심플하게 표시해보려고 한다. 토양습도센서 모듈에서 나오는 아날로그 출력 단자(AO) 값(0V~5V)을 아두이노의 아날로그 입력(A0~A6)단자 중 하나로 받게 되면 0~1023 사이값으로 입력 받게 될 것이다. (보드에서 10bit A/D변환 처리)
그럼 이 값을 FND로 표현하고자 하는데, 0~9 사이의 숫자 값으로 맵핑 시켜서 나타내면 될 것이다.
그리고 통상적으로 숫자 0을 매우 건조, 9를 매우 습함으로 생각하고 맵핑 시키면 될 것이다.
ex) map(sensorVal, 0, 1023, 9, 0);
그럼 지난 시간에 배운 스마트 화분 1편을 참고하여 아래 내용을 본다면 어렵지 않게 완성시켜 볼 수 있을 것이다.
※ 시중에 YL-38, YL-69 두 종류가 있다, 기능상의 차이는 없으며 핀배열이 조금 상이할 뿐이다. 여기서는 YL-38을 가지고 제작 하려고 한다.

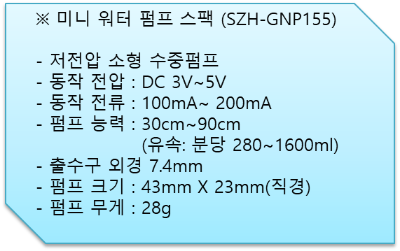

▶워터 펌프 스팩

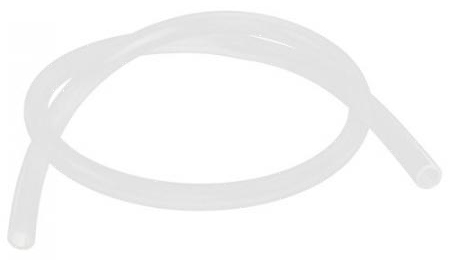

< 워터펌프용 튜브 : 지름 6mm, (외경6mm, 내경4mm) >
※ 위에 사용된 호수는 외경이 6 mm 이고 내경이 4mm 입니다. 그리고 펌프 출수구에 호수를 끼울때 호수를 출수구 바같으로 감싸듯 끼우게 되는데요, 펌프출수구의 외경이 7.4mm 됩니다. 이렇게 어느정도 역으로 크기 차이가 나야 호수가 수압에 의해 쉽게 빠지지 않습니다. 다만, 지금 정도의 차이에서, 끼워보니 상당히 빡빡했어요. 이럴때는 호수 내부에 물기를 살짝 묻혀서 끼워보면 조금 쉽게 끼워집니다. ^^
▶ 실습 목표 :
1. [ 토양습도 센서에 대해 이해 할 수 있다. ]
2. [ 워터펌프에 대해 이해 할 수 있다. ]
3. [ 토양 센서 값에 따라 펌프를 작동시켜 물공급 조절을 할 수 있다.]
4. [ FND에 숫자를 표현 할 수 있다 ]
5. [ FND에 습도 data를 숫자 0~9 값으로 맵핑해 출력 할 수 있다 ]

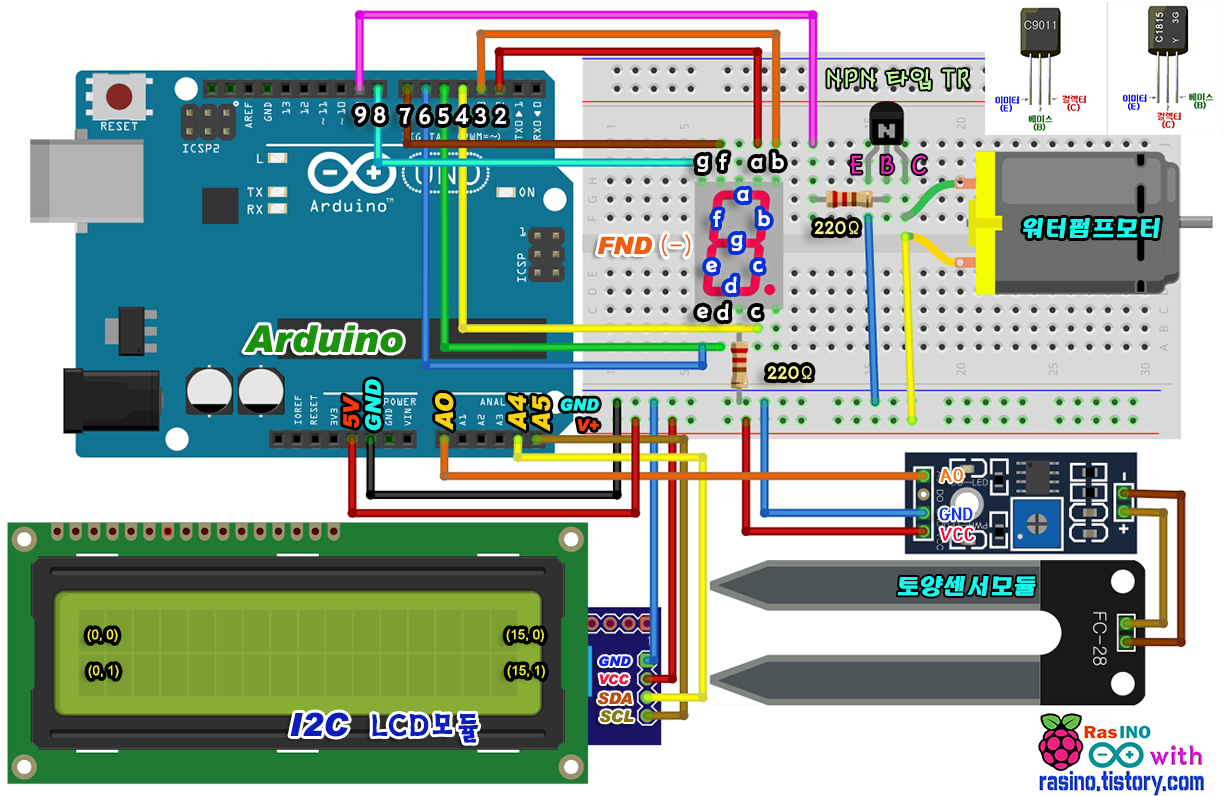

▶ 실습 회로도면 : (이미지 클릭하면 확대 가능)
※ 위 회로에 대해 모터 작동이 원활 하지 않을 수 있고, 장시간 사용시 아두이노 보드에 무리가 갈 수 있어 아래 처럼 NPN타입의 TR과 저항을 추가하여 보강하였다. 가급적이면 아래 회로를 참조하여 구성해주면 좋을 것이다.
(TR은 NPN 타입의 ' 2SC 9013 '을 사용하였으나, TR 타입이NPN타입이면 어떤 것이든 동일하게 사용 가능하다. )

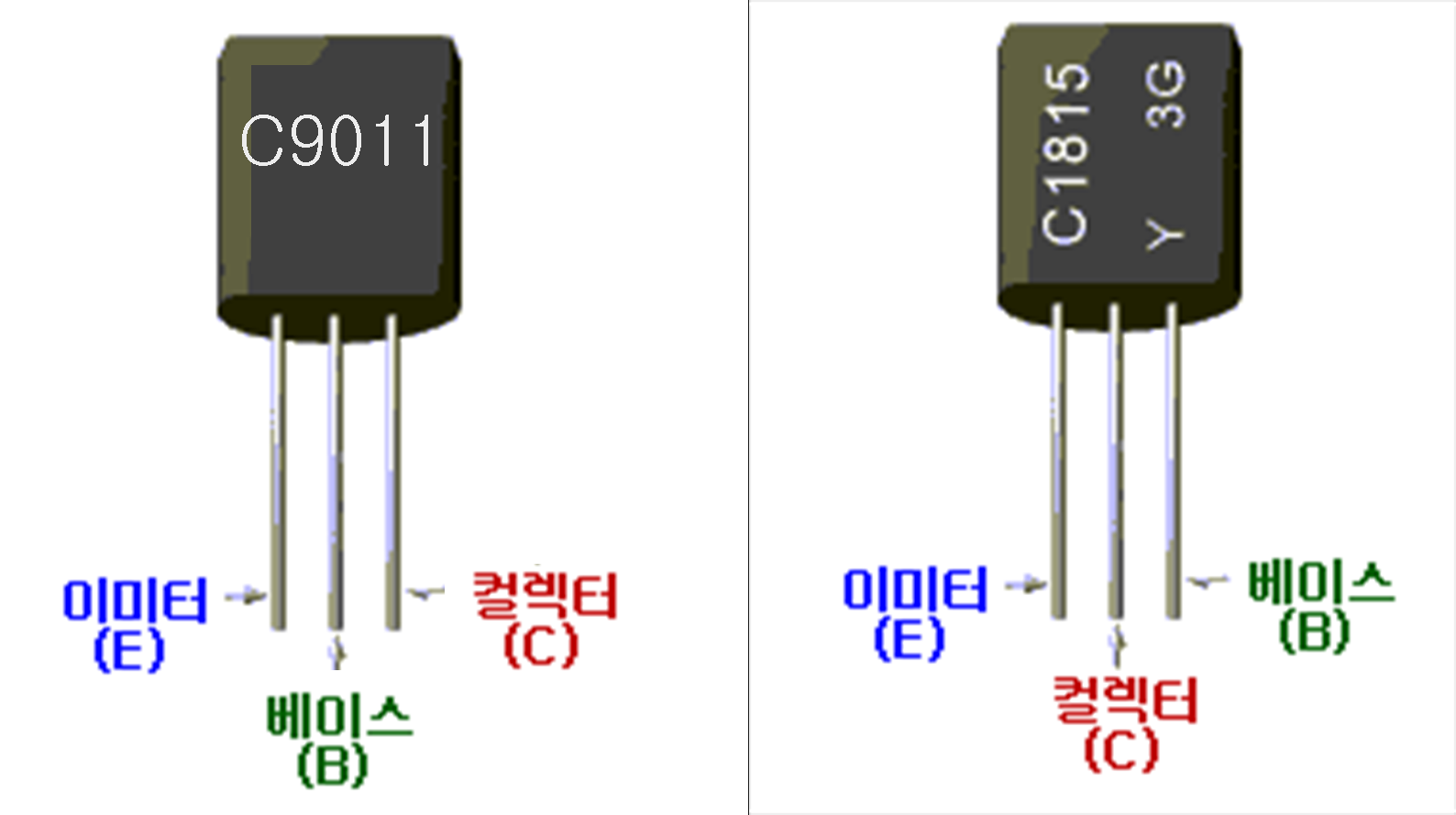

[ 위 회로에서 주의 하셔야 할 것은 아두이노 회로에서 주로 사용되는 TR의 경우(2SA, 2SC타입) NPN형 타입은 PNP형 타입과 마찬가지로 핀의 순서가 있으니 주의 하셔야 합니다.
우선, 도면에 사용된 NPN형 TR은 2SC9011 이며, 라벨이 적인 면의 왼쪽을 기준으로 핀 이름이 1. 2SC9011 : - E B C - 순서로 되어 있고,
2. 2SC1815 : - E C B - 순서로 되어 있으니 반드시 확인 후 연결하세요.
또한, 이외의 TR을 사용할 경우 미니 테스터기 혹은 인터넷 검색으로 핀 순서를 확인하여 도면대로 연결하시면 문제 없이 동작 할 거예요. ]
[ 추가로 위 회로의 모터 연결 방식은 장시간 사용하기에는 좀 무리가 따르며, 전원을 별도로 넣어 줄 수 있는 릴레이 모듈이나, L298 모터 드라이버 모듈을 연결해서 사용하시는 걸 권장합니다. 조만간 보강된 회로의 업로드 버전도 올려 볼게요. ^^; ]
▶ 실습 절차 :
1. 부품을 준비하여 위와 같은 회로를 구성한다.
2. 물펌프는 물통 속에 담겨진다. 따라서 물펌프의 전선이 빠져나오는 부분은 필요한 경우 글루건 등으로 보강처리 할 필요가 있다.
3. 우선 본 실험처럼 작은 물통을 준비하고, 간이 화분을 준비해서 실험을 해 본 후 실제 화분에 설치해보면 좋을 것이다. 또한 필요한 경우 센서를 두 개 이상 설치할 수도 있고, 두개의 화분을 하나의 보드로 연결하여 관리 해 볼 수 있을 것이다.
4. 선수학습을 참고하여 FND를 다루는 법을 먼저 익혀보고, 아래 코드에서 처럼, 배열과 for 구문을 이용하여 FND를 좀더 세련되게 코딩하는 법에 대해 숙지 하면 좋다.
5. 건조,습함의 정도를 FND로 0~9 사이 10단계 값으로 나타 내었으나, 좀더 정밀하게 0~F 사이값인 16단계로 표시해 볼 수 있다. 이를 개인연습 차원에서 해본다면 코딩능력 향상에 많이 도움이 될 것이다.
