 RFID(Radio Frequancy Identification)는 무선 주파수를 이용하여 RFID 태그와 RFID리더간 데이터를 교환하는 장치이다.

 교통카드, 학생신분증 겸용카드, 연구실 및 회사 출입문카드, 구내식당 카드, 마트 등의 상품 진열 및 관리 등등 다방면에서 이용되고 있다.

 지난 실습에서 아두이노와 연결하는 기본회로 만들어 보았는데, 시리얼모니터를 통해 특정 ID카드의 고유값(UID)을 확인한 승인 처리 및 거부 처리 해보는 실습을 진행하려고 한다.



▶ 선수 학습 :

      1. [아두이노 모듈#11] RFID(RC522) 사용하기 #1 ☜ (클릭)

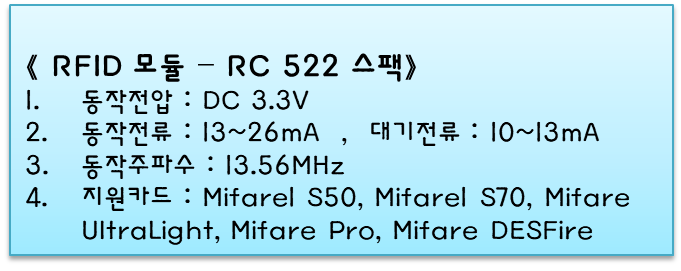

▶ RFID 모듈 (RC522) 세부 스팩

※ RFID 모듈 개요

 - RC522모듈은 RFID 범주에 속하는 NFC통신 방식을 사용한다. NFC는 13.56MHz의 주파수 대역을 사용하고 10cm 이내 가까운 거리의 비첩촉 통신을 뜻한다.

 - RC522의 모듈 구성은 RFID 데이터를 잃고 기록 할 수 있는 본체가 있으며, RFID 고유데이터(UID) 코드가 저장되어 있는 카드키와 열쇠고리형키가 포함 되어 있다.

 - 본 실습에서는 아두이노와 통신하기 위해 SPI통신 방식으로 연결하여 사용한다.



▶ 실습 목표 :

 1. [ RFID 구동원리, 통신 방식에 대해 이해할 수 있다. ]

 2. [ SPI통신과 회로 연결에 대해 이해 할 수 있다.]

 3. [ 카드별 고유넘버(UID)를 알아 낼 수 있다.]

 4. [ 특정 UID를 지정하여 승인 및 거부 처리를 할 수 있다.]



▶ 실습 회로도면 :
  (이미지 클릭하면 확대 가능)

RFID RC522 모듈 연결 회로도

▶ 실습 절차  :



1.   부품을 준비하여 위와 같은 회로를 구성한다.

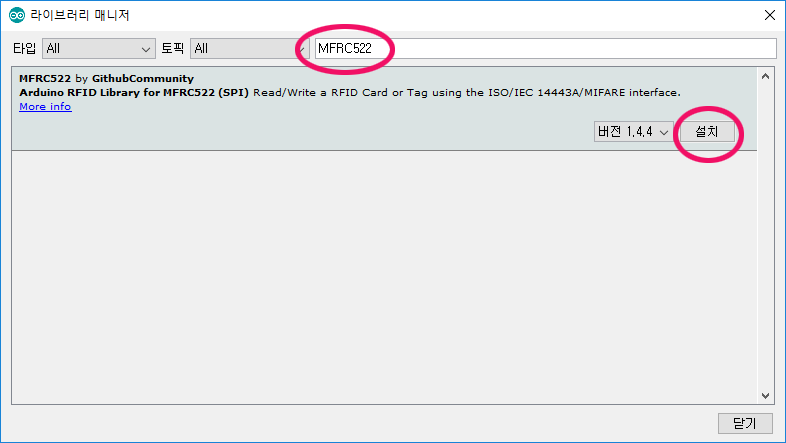

2.   아두이노IDE에서 MFRC522 라이브러리를 검색후 설치한다.
  (메뉴 : 스케치 》 라이브러리 포함하기 》 라이브러리 관리 》 라이브러리 메니저 )

3.  첨부된 아두이노 파일을 다운 받아 코드를 실행시킨다.



4. 프로그램을 동작시키고 승인처리할 카드키 값을 읽어 프로그램에 적용한다.

5. 승인 및 거부 처리가 잘 되는지 확인한다.



▶ 프로그램 코드 및 설명 :

/* ID 카드의 UID값에 따라 승인 또는 거부 처리하기 */

#include <SPI.h>
#include <MFRC522.h>
#define SS_PIN 10    // spi 통신을 위한 SS(chip select)핀 설정
#define RST_PIN 9    // 리셋 핀 설정
MFRC522 rfid(SS_PIN, RST_PIN); // 'rfid' 이름으로 클래스 객체 선언

void setup ( ) {

  Serial.begin(9600);
  SPI.begin();           // SPI 통신 시작

  rfid.PCD_Init();       // RFID(MFRC522) 초기화

  Serial.println("Approximate your card to the reader...");
  Serial.println();

  }

}

void loop ( )  {

 // 새카드 접촉이 있을 때만 다음 단계로 넘어감

  if ( ! rfid.PICC_IsNewCardPresent())
    return;

 // 카드 읽힘이 제대로 되면 다음으로 넘어감
  if ( ! rfid.PICC_ReadCardSerial())

    return;

  // 현재 접촉 되는 카드 타입을 읽어와 모니터에 표시함

  Serial.print("UID tag :");
  String content= "";
  byte letter;
  for (byte i = 0; i < rfid.uid.size; i++)
  {
     Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");
     Serial.print(rfid.uid.uidByte[i], HEX);
     content.concat(String(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "));
     content.concat(String(rfid.uid.uidByte[i], HEX));
  }

  Serial.println();
  Serial.print("Message : ");
  content.toUpperCase();
  // UID값이 아래 값과 같으면 승인 처리
  if (content.substring(1) == "85 7C FB D1") // 승인 하고자하는 UID 기록
 {
    Serial.println("Authorized access");
    Serial.println();
    delay(3000);      // 카드 접촉 및 연속체크 시간에 대한 딜레이 주기
  }
 // UID값이 다르다면 엑세스 거부 처리
  else   {
    Serial.println(" Access denied");
    delay(3000);     // 카드 접촉 및 연속체크 시간에 대한 딜레이 주기
  }

}



▶ 실행영상 :

(전체화면 보기로 보세요)

(아래는 유튜브로 시청하기)

https://youtu.be/I9uYJHTNAzA



▶ 아두이노 파일다운 :

(다운받아서 압축을 풀어 사용하세요)

RFID_Access_Denaied_ok.zip

0.00MB
