【 아두이노모듈#21】 nRF24L01 : 조이스틱으로 서보모터 2대 제어하기!
지난시간 nRF24L01 모듈을 이용하여 조이스틱(Joystick)으로 서보모터 1대를 제어해보았다. 이번엔 조이스틱의 상하 뿐아니라 좌우움직임을 함께 이용하여 서보모터 2대를 제어해볼 것이다. 여기서 중요한 것은 코딩영역이다. 한가지 데이터를 수신하여 모터 한 대를 제어하는 것은 어렵지 않았다. 하지만, 2가지의 제어값인, 조이스틱의 상하 값과 좌우 값을 수신단에서 분리처리해야 두개의 모터를 각각 제어 할 수 있을 텐데, 이 문제를 해결하는 것이 중요하다. 해결책은 C언어의 구조체 형식을 이용하면 아주 간단히 해결되니, 아래 내용을 자세히 살펴보면 쉽게 이해할 수 있을 것이다.
Let's get it~!
▶ 선수학습 :
1. [아두이노 모듈#14] 조이스틱 Joystick 사용하기 #1 ☜ (클릭)
2. [아두이노 모듈#19] 2.4G RF 무선통신 하기! (nRF24L01 기본사용법) ☜ (클릭)
3. [아두이노 모듈#20] 조이스틱으로 서보모터제어하기(조이스틱&서보사용법) ☜ (클릭)

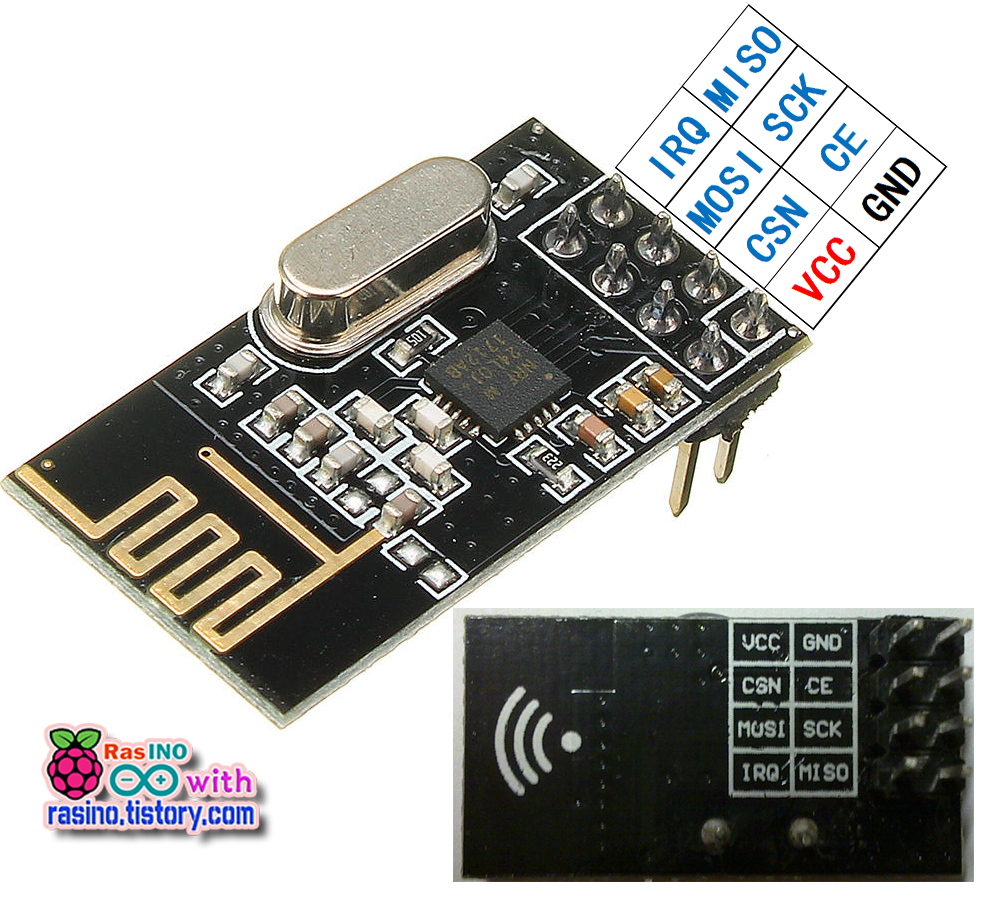

(모듈 기본 정보-상세내용은 위 선수학습 참조)
▶ 실습 회로 도면 :

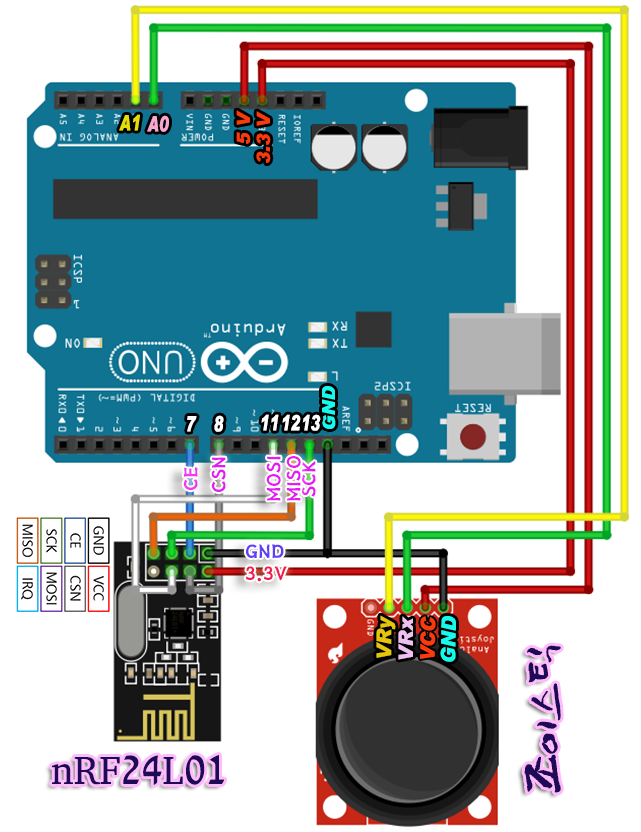

(1. 조이스틱-송신기회로)

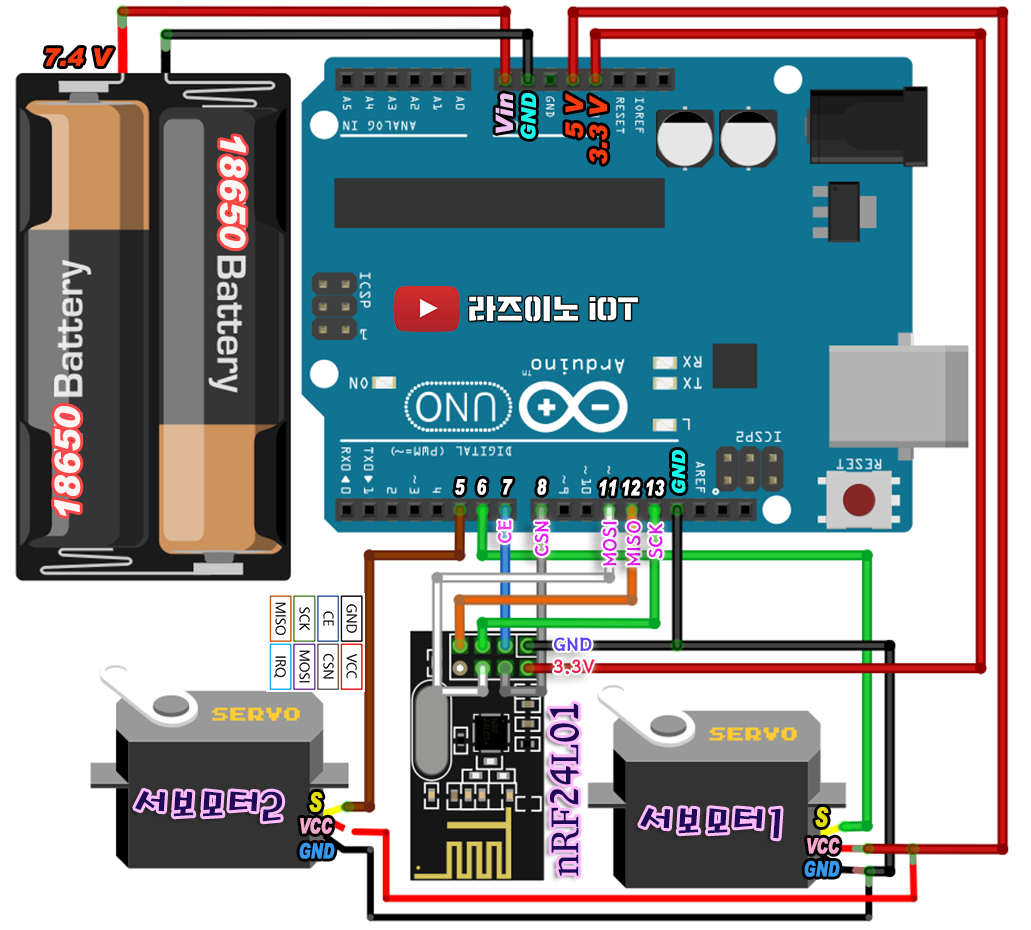

(2. 조이스틱-수신기회로)
[ 특이(주의) 사항]
- 아래 실제조립 회로에서는 nRF24L01 어뎁터 소켓을 연결하여 사용하였다. 별다른 큰 차이는 없으며 3.3V 전원을 사용하지 않고 동일하게 5V전원으로 연결시키기 위한 차이 일뿐으로, 소켓을 사용하지 않아도 무방하다.
- "1. 조이스틱송신기"회로의 전원은 9V 베터리를 사용하여도 관계 없으나, "2. 서보모터-수신기"회로쪽은 서보모터 구동에 충분한 전류공급이 필요함으로, AA건전지 x 4개(총합 6V) 혹은 18650 x 2개(총합 7.4V) 를 연결하여야 동작이 원활할 것이다. (참고로, 아두이노 Vin 단자의 입력 전압은 최소6V, 권장7V이상이다. 또한 9V 사각 건전지는 전압은 높으나 출력 전류가 낮기 때문에 모터구동 회로 전원으로는 적합하지 않다.-동작이 잘 되지 않는다.)

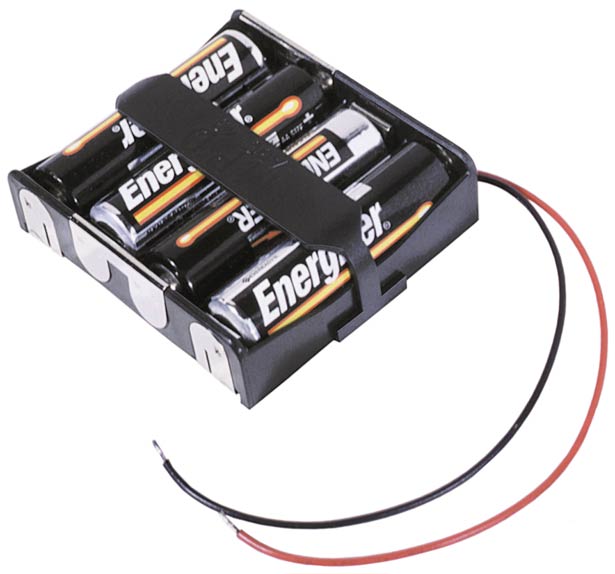

1. AA battery x 4 개 (총 6V)

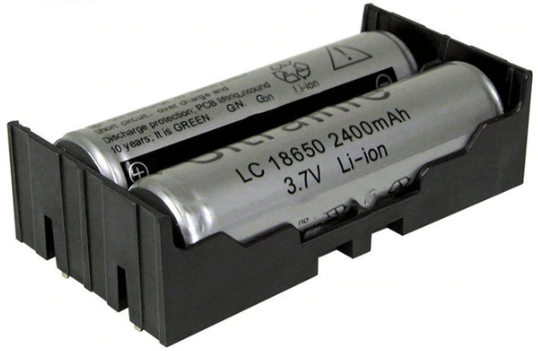

2. 18650 battery x 2 개 (총 7.4V)
(18650 베터리는 AA소켓에 들어가지 않으니 별도의 18650소켓이 필요하며, 18650도 충전보호회로가 들어 있는 것과 들어 있지 않은 18650 베터리가 따로 존재한다. 따라서 충전보호회로가 들어 있는 베터리를 사용한다면, 소켓도 거기에 맞는 좀더 큰 소켓이 필요하다. 본 영상에서는 충전보호회로가 들어 있지 않은 베터리와 소켓을 사용하였으며, 충전은 따로 18650 전용충전기로 충전하면 별문제 없다.)
