【 아두이노초급#4-1】 아두이노 초급 강좌! #04 "아날로그 입출력하기 1편"(Arduino for Absolute beginner!)

아두이노 아날로그 입출력 1편



 - 아두이노에서 아날로그 데이터를 입력받는 과정과 처리에 대해 설명합니다.
 - 아두이노 Analog port (A0~A5)로 가변저항을 이용해서 데이터를 입력 받으면,  아두이노 내부에 10bit ADC (아날로그를 디지털로 변환하는 회로) 컨버터에 의해 즉, 2의 10승 (0~1023) 의 데이터를 입력 받게 됩니다.
   이를 아두이노 IDE의 시리얼 모니터를 통해 확인할 수 있는 실습입니다.
  이번 실습은 이어지는 다음 실습과 연결되어 있으니 바로 이어서 실습해 보세요.
[ 이어지는 다음실습 :  rasino.tistory.com/317  ]

【 이전 영상 보기 】

▷ 아두이노쌩초보 영상 #3  ☜ 클릭!
▷ 아두이노쌩초보 영상 #2  ☜ 클릭!
▷ 아두이노쌩초보 영상 #1  ☜ 클릭!



【 실습절차 】

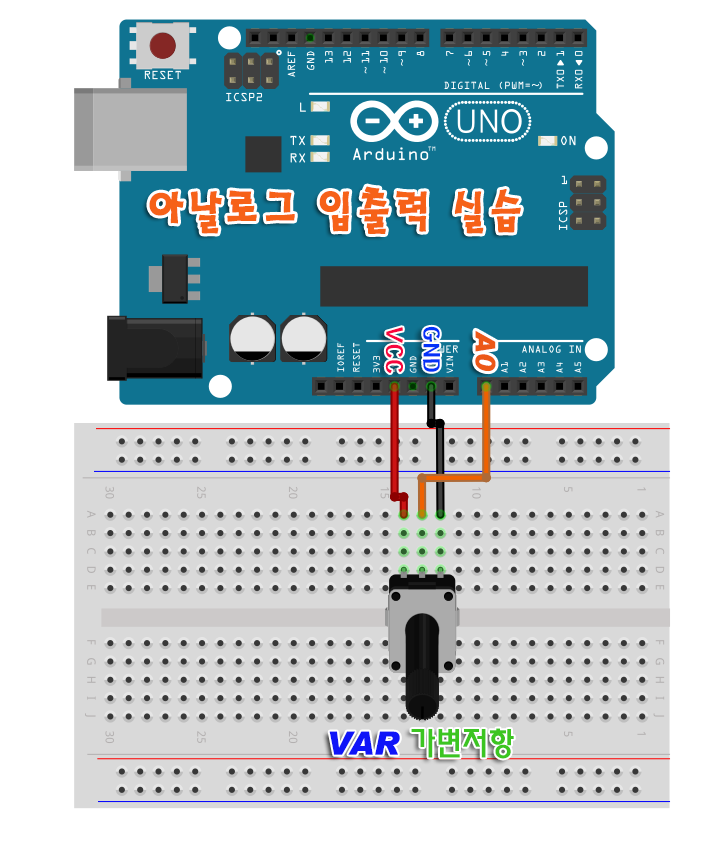

1.  아래와 같은 회로를 조립하세요 ( 연결도 )

2. 부품준비
 -  아두이노 (우노)  x 1 개
 - 가변저항 또는 반고정 저항 1 개 (용량은 크게 상관 없음)

 3. 주의 사항
 - 가변저항의 가운데 핀을 반드시 아두이노의 A0 포트에 연결해 주어야 합니다.



【 아두이노 코드 】

int VAR = 0;
void setup() {
  Serial.begin(9600); // 시리얼통신 사용선언
}
void loop() {
  VAR = analogRead(A0);
  Serial.println(VAR);
  delay(100);
}

▶ 코드 다운로드

AnalogInOut_basic.zip

0.00MB

【 동작확인 및 강의 영상 】
